電塔與電線桿的區別

　　電塔（鐵塔）多用于 高壓電輸送 特點是 承載 大 穩固 安全性能高

　　電桿 多用于 低壓 10kv以下的變電輸送架設 使用 特點是 簡易 占地小 易檢修 （很少大于12米的）架設方便 。

　　高壓電塔分直線塔和耐張塔，轉角塔是耐張塔的一種，貓頭塔是直線塔的一種2、樣子直線塔，絕緣子是垂直懸掛的貓頭塔，張塔，絕緣子是水平的，用于防止聯環倒塔、線路轉彎等3、電壓要看絕緣子的數量，1-2片：10KV，3-5片，35KV，7片110KV，14-16片220KV，28片500KV，看多了就不用數，看長度大致就知道了。

　　送電線路的鐵塔可以分為以下幾種形式：

　　1、酒杯形塔

　　塔形呈酒杯狀，該塔上架設兩根避雷線，三相導線排列在一個水平面上，通常用于110千伏及以上電壓等級送電線路中，特別適用于重冰區或多雷區。

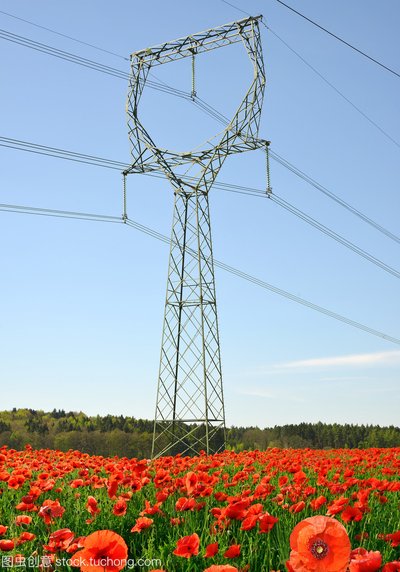

　　2、貓頭形狀

　　塔形呈貓頭狀，該塔上架設兩根避雷線，導線呈等腰三角形布置，它也是110千伏及以上電壓等級送電線路常用塔形，能節省線路走廊，其經濟技術指標較酒杯形塔稍差。

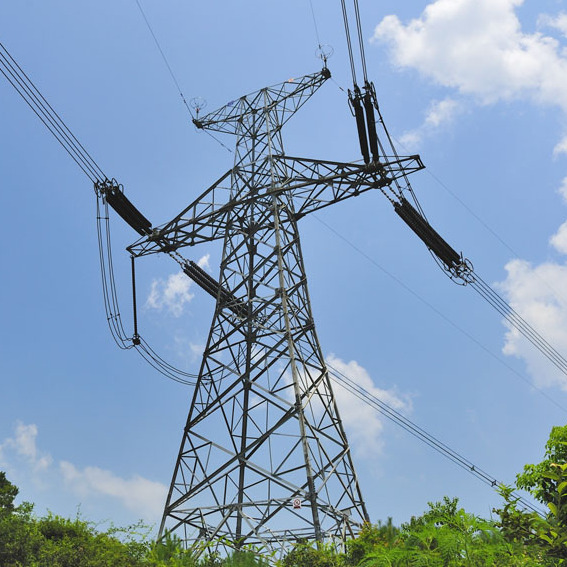

　　3、干字形塔

　　鐵塔形狀如“干”字，塔上架設兩根避雷線，導線基本呈等腰三角形布置，此種塔形受力情況清晰直接，有較好的經濟技術指標，通常是220千伏及以上電壓等級送電線路常用的塔形，主要用做耐張塔及轉角塔。

　　4、拉線“V”形塔

　　塔形呈“V”字形狀，常用于220千伏及以上電壓等級的送電線路。塔上架設兩根避雷線，導線呈水平布置，該種塔形具有施工方便、耗鋼量低于其它門形拉線塔等優點，但它占地面積較大，在河網及大面積耕地地區使用受到一定限制。

　　5、“上”字形塔

　　鐵塔外形如“上”字，鐵塔頂端架設單根或雙根避雷線，導線呈不對稱三角形布置。適用于少雷及輕冰地區，且導線截面偏小的送電線路，該桿塔具有較好的經濟指標。

　　6、雙回路鼓形塔

　　由于該塔形的中相導線橫擔稍長于上、下橫擔，所以導線呈鼓形布置，該塔形適用于覆冰較重地區。稍長的中橫擔使所有的導線均能達到適當錯開的目的，可避免導線脫冰跳躍時發生碰線閃絡事故，它是雙回路鐵塔常用的塔形。

　　目前，國內對處于煤礦采空區輸電線路鐵塔可靠性的研究較少。山西省電力勘測設計院在長期的設計、工代過程中不斷總結經驗，在通過煤礦采空區及計采區時，根據輸電線路的設計和運行經驗，采取了一定的技術措施。中國電力科學研究院采用有限元軟件關于煤礦采空區基礎沉降與傾斜變形對特高壓桿塔承載能力的影響進行了數值分析。
