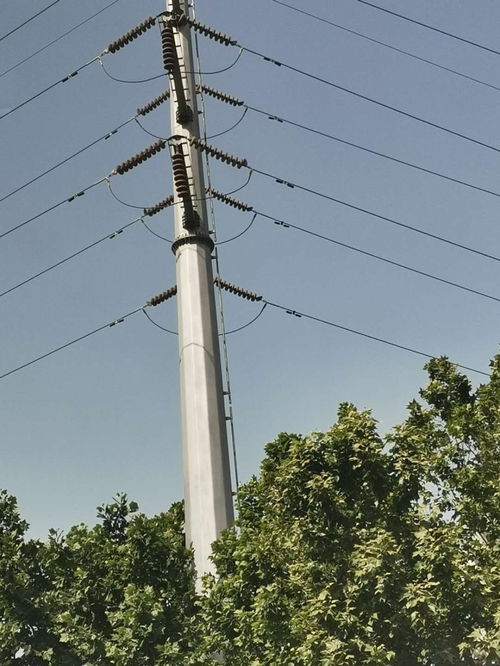

鋼管電力塔是一種常見的電力輸電線路支撐結構，由鋼管組成。它通常用于承載輸電線路、絕緣子串和其他附件，確保電力線路的穩定運行。
鋼管電力塔的設計和規格會根據具體的輸電線路要求而有所差異，包括輸電線路的電壓等級、跨越距離、地形條件、環境荷載等因素。以下是鋼管電力塔的一些特點：
高強度和穩定性：鋼管電力塔由高強度鋼管組成，能夠承受電力線路的重量和外部荷載，并保持塔身的穩定性。
輕量化設計：為了減輕塔身的自重和便于施工，鋼管電力塔通常采用輕量化設計，合理選擇鋼管的尺寸和數量，以實現結構的優化。
耐腐蝕性能：鋼管電力塔通常經過防腐處理，如熱鍍鋅等，提高其耐腐蝕性能，延長使用壽命。
易于安裝和維護：鋼管電力塔的組裝和安裝相對簡便，通常采用螺栓連接或焊接方式。同時，它們也較容易進行檢修和維護。
鋼管電力塔的高度和型號會根據具體的輸電線路要求進行選擇，以保證線路的安全運行和滿足工程需求。在設計和施工過程中，需要遵循相關的國家標準和規范，確保塔身的穩定性、可靠性和安全性。
產品綜述
輸電線路鐵塔（Transmission Tower）是架空電力線路的重要支撐結構，承載導線、避雷線及其附屬金具的重量，并承受風荷載、冰荷載及斷線張力等外部荷載。
我公司生產的電力塔涵蓋 10kV-500kV 全電壓等級，包括角鋼塔、鋼管塔、鋼管桿及變電站構架。產品嚴格按照國家電網公司標準生產，具備優異的抗風、抗冰性能，廣泛應用于平原、山區、重冰區及大跨越工程。
塔型分類說明
1. 直線塔 (Z)： 用于線路直線段，主要承受導線自重和側面風力。
2. 耐張塔 (N)： 用于線路分段或轉角處，承受導線張力，限制故障范圍。
3. 轉角塔 (J)： 用于線路轉角位置，結構加強，抵抗合力。
4. 終端塔 (D)： 設在變電站進出線口，承受單側導線全部拉力。
鋼管電力塔 - 技術參數表
| 適用電壓 | 10kV / 35kV / 110kV / 220kV / 500kV |
|---|
| 回路數量 | 單回路 / 雙回路 / 四回路 (同塔并架) |
|---|
| 呼稱高度 | 15米 - 60米 (根據對地距離要求設計) |
|---|
| 結構形式 | 自立式角鋼塔 / 窄基鋼管塔 / 獨管桿 |
|---|
| 設計風速 | 25m/s - 35m/s (抗12級大風) |
|---|
| 覆冰厚度 | 10mm / 15mm / 20mm (重冰區加強設計) |
|---|
| 主材材質 | Q345B (16Mn) / Q420 (高強鋼) |
|---|
| 輔材材質 | Q235B (普通碳素鋼) |
|---|
| 螺栓等級 | 6.8級 / 8.8級 高強度熱鍍鋅螺栓 |
|---|
| 防腐標準 | GB/T 13912-2002 (鋅層厚度≥86μm) |
|---|
*注：可根據《架空輸電線路設計規范》進行非標定制，支持大跨越設計。
遵循的國家與行業標準
作為正規電力設備制造企業，我們的設計與生產嚴格遵循以下規范：
- GB 50545-2010 《110kV~750kV架空輸電線路設計規范》
- GB/T 2694-2018 《輸電線路鐵塔制造技術條件》
- DL/T 646-2012 《輸變電鋼管結構制造技術條件》
- GB/T 13912-2002 《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求》
結構安全保障
1. 有限元分析： 使用滿應力分析軟件對塔體進行受力計算，確保每一根角鋼的規格都滿足安全系數。
2. 真型試驗： 對于新型塔或特大跨越塔，可進行真型加載試驗，驗證結構可靠性。
數控化生產流程
1. 電腦放樣： 采用 TMA 塔機放樣軟件，自動生成加工數據，杜絕人工誤差。
2. 數控加工： 擁有大型數控角鋼生產線，自動完成打鋼印、沖孔、切斷，孔距精度控制在 0.5mm 以內。
3. 制彎成型： 針對 220kV 以上大塔，采用大型液壓折彎機進行板材冷彎，無裂紋。
嚴格的質量檢測
每一批出廠的鐵塔都必須經過“三檢”：
★ 原材料復檢： 鋼材進廠必須有材質單，并進行理化性能復測。
★ 試組裝檢驗： 成品塔進行 1:1 地面預組裝，檢查螺孔重合度、塔身扭曲度。
★ 鍍鋅層檢測： 使用測厚儀多點檢測鋅層厚度，并做硫酸銅耐蝕試驗。
河北斯貝特塔業有限公司 - 電力鐵塔源頭
【資質全】 擁有ISO9001認證、安全生產許可證、鋼結構資質，常年參與國網/南網招投標項目。
【規模大】 廠房面積 52000 平米，年產能 30000 噸，現貨庫存充足，急單可 3-7 天出貨。
【業績廣】 產品覆蓋全國 30 個省市，并出口至東南亞、非洲等“一帶一路”國家。
工程項目咨詢：18333808899
