單管電力塔是一種常見的電力輸電線路用塔結構，它由一根主要的鋼管組成，用于支撐和承載輸電線路中的導線和絕緣子串。以下是有關單管電力塔的一些信息：
結構特點：單管電力塔的主要特點是由一根直立的鋼管組成，形成塔的主體結構。該鋼管可以是圓形、六角形或其他形狀，具體取決于設計要求和制造標準。單管電力塔通常采用焊接和螺栓連接等方式組裝而成。
功能：單管電力塔的主要功能是支撐和懸掛輸電線路中的導線、地線和絕緣子串。它們承受輸電線路的負荷，并確保導線之間的安全距離和絕緣子串的正確位置。
高度和設計：單管電力塔的高度和設計根據具體的輸電線路要求而定。高度取決于線路距離、地形條件和電力輸送要求。設計方面考慮了塔的結構強度、穩定性和抗風能力。
材料和防腐處理：單管電力塔通常采用高強度鋼材制成，以確保足夠的結構強度和穩定性。為了增強塔身的耐腐蝕性能，可以采用防腐處理，如熱鍍鋅、噴涂防腐漆等。
施工和安裝：單管電力塔的施工和安裝需要遵循相關的設計規范和安全標準。專業的施工團隊通常會使用適當?shù)脑O(shè)備和技術，確保塔的垂直度和穩定性。
需要注意的是，單管電力塔的價格會受到多個因素的影響，包括塔身高度、負荷能力、材料選擇、防腐處理和市場行情等。建議您與專業的電力塔供應商或廠家聯系，提供詳細的項目要求和規格，以便他們能夠為您提供具體的報價和定制方案。
產品綜述

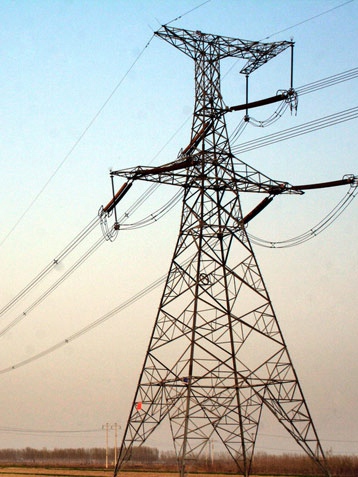

輸電線路鐵塔（Transmission Tower）是架空電力線路的重要支撐結構，承載導線、避雷線及其附屬金具的重量，并承受風荷載、冰荷載及斷線張力等外部荷載。
我公司生產的電力塔涵蓋 10kV-500kV 全電壓等級，包括角鋼塔、鋼管塔、鋼管桿及變電站構架。產品嚴格按照國家電網公司標準生產，具備優異的抗風、抗冰性能，廣泛應用于平原、山區、重冰區及大跨越工程。
塔型分類說明
1. 直線塔 (Z)： 用于線路直線段，主要承受導線自重和側面風力。
2. 耐張塔 (N)： 用于線路分段或轉角處，承受導線張力，限制故障范圍。
3. 轉角塔 (J)： 用于線路轉角位置，結構加強，抵抗合力。
4. 終端塔 (D)： 設在變電站進出線口，承受單側導線全部拉力。
單管電力塔 - 技術參數表
| 適用電壓 | 10kV / 35kV / 110kV / 220kV / 500kV |
|---|
| 回路數量 | 單回路 / 雙回路 / 四回路 (同塔并架) |
|---|
| 呼稱高度 | 15米 - 60米 (根據對地距離要求設計) |
|---|
| 結構形式 | 自立式角鋼塔 / 窄基鋼管塔 / 獨管桿 |
|---|
| 設計風速 | 25m/s - 35m/s (抗12級大風) |
|---|
| 覆冰厚度 | 10mm / 15mm / 20mm (重冰區加強設計) |
|---|
| 主材材質 | Q345B (16Mn) / Q420 (高強鋼) |
|---|
| 輔材材質 | Q235B (普通碳素鋼) |
|---|
| 螺栓等級 | 6.8級 / 8.8級 高強度熱鍍鋅螺栓 |
|---|
| 防腐標準 | GB/T 13912-2002 (鋅層厚度≥86μm) |
|---|
*注：可根據《架空輸電線路設計規范》進行非標定制，支持大跨越設計。
遵循的國家與行業標準
作為正規電力設備制造企業，我們的設計與生產嚴格遵循以下規范：
- GB 50545-2010 《110kV~750kV架空輸電線路設計規范》
- GB/T 2694-2018 《輸電線路鐵塔制造技術條件》
- DL/T 646-2012 《輸變電鋼管結構制造技術條件》
- GB/T 13912-2002 《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求》
結構安全保障
1. 有限元分析： 使用滿應力分析軟件對塔體進行受力計算，確保每一根角鋼的規格都滿足安全系數。
2. 真型試驗： 對于新型塔或特大跨越塔，可進行真型加載試驗，驗證結構可靠性。
數控化生產流程
1. 電腦放樣： 采用 TMA 塔機放樣軟件，自動生成加工數據，杜絕人工誤差。
2. 數控加工： 擁有大型數控角鋼生產線，自動完成打鋼印、沖孔、切斷，孔距精度控制在 0.5mm 以內。
3. 制彎成型： 針對 220kV 以上大塔，采用大型液壓折彎機進行板材冷彎，無裂紋。
嚴格的質量檢測
每一批出廠的鐵塔都必須經過“三檢”：
★ 原材料復檢： 鋼材進廠必須有材質單，并進行理化性能復測。
★ 試組裝檢驗： 成品塔進行 1:1 地面預組裝，檢查螺孔重合度、塔身扭曲度。
★ 鍍鋅層檢測： 使用測厚儀多點檢測鋅層厚度，并做硫酸銅耐蝕試驗。
河北斯貝特塔業有限公司 - 電力鐵塔源頭
【資質全】 擁有ISO9001認證、安全生產許可證、鋼結構資質，常年參與國網/南網招投標項目。
【規模大】 廠房面積 52000 平米，年產能 30000 噸，現貨庫存充足，急單可 3-7 天出貨。
【業績廣】 產品覆蓋全國 30 個省市，并出口至東南亞、非洲等“一帶一路”國家。
